Reciprocate Pumps

> 재품소개 > Reciprocate pumps

SC-CRVH Type Series

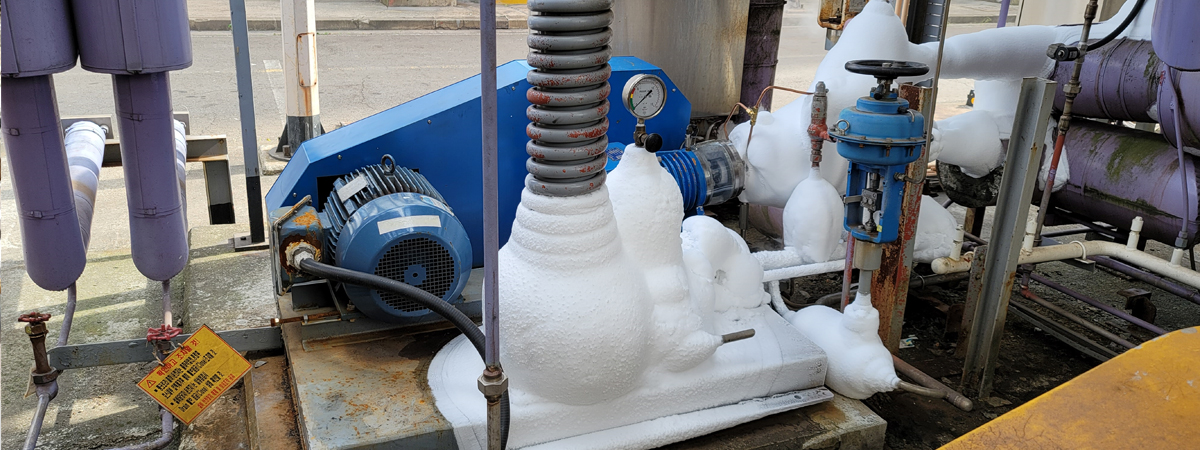

Model : CRVH-3500

CRVH Type 유량은 1,000~3,500Nm3/h, 토출압력은 최대 42MPa까지 도달, 비교할 수 없는 유량과 압력을 제공합니다.
CRVH Type은 Vacuum Cold end Type으로주로 대용량 펌프이며 M.R.I 단열제를 사용하고 진공도
0.01PA 초고진공으로 제작된 Cold end는 유입된 액화가스에 열전달을 차단하여 BOG발생을 억제합니다.

Cold end는 열 침투로 인한 BOG 발생으로 불규칙적인 펌핑 원인을 해결하였으며
특히, 연속운전에서 우수한 성능을 확인하실 수 있습니다.

커넥팅로드는 ± 1,000/5의 공차만 허용하는 반영구적 Needle Bearing을 사용하고
크랭크샤프트 열처리 경도는 HRC 60 이상으로 높은 압력에서 성능 및 마모에 취약한 메탈 방식과 달리
견고성과 내마모성이 탁월하여 Rod Piston 중심을 견고히 잡아주므로 Piston Packing Ring의 긴 수정을 보장합니다.

고객의 광범위한 유량 범위와 압력을 만족시켜 드릴 수 있으며, 품질 관리를 철저히 수행하며
저온테스트 및 성능테스트를 거친 후 고객에게 인도하며 효율, MPSH, 소음, 진동의 결과를 제공합니다.

이 펌프는 방폭모타를 적용하면 폭발성 환경에 적합한 ATEX 실행에서도 사용할 수 있습니다.

Technical Index

Specification(LN2 기준)

Model : CRVH-3500
Flow Rate : 2,216~3,393Nm3/h(80-50)
Max" pressure : 1.8~42MPa
Fluid : LO2, LN2, LAr, CO2, N2O, LNG, H2, Etc.
Drive type : Electric motor

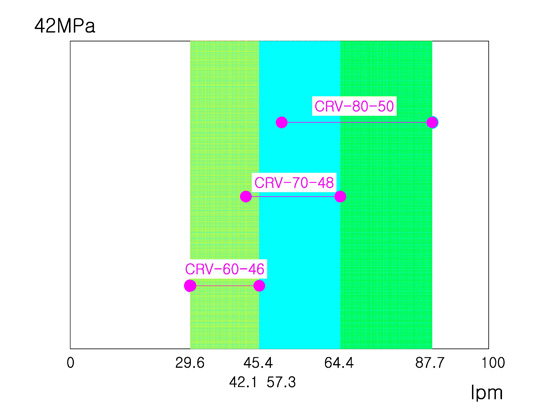

Performance

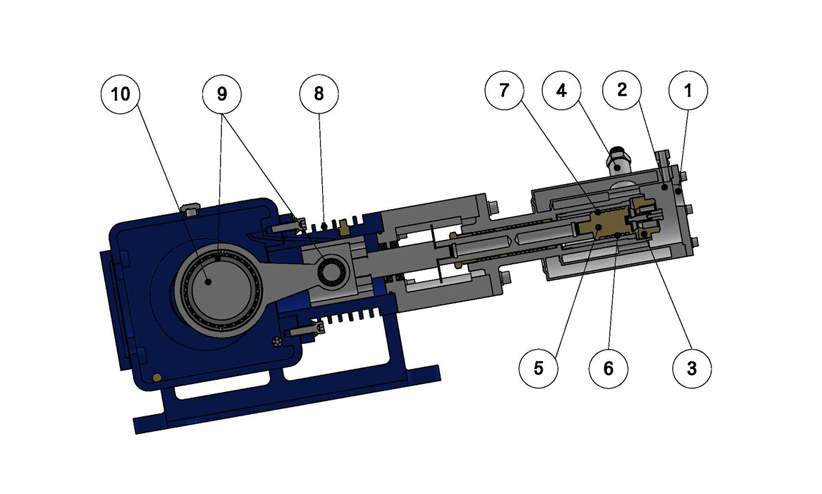

Features

① 연결하기 쉬운 흡입관
② 콜드 엔드의 가장 높은 지점에서 가스 리턴
③ 최적화된 흡입밸브
④ 최적화된 토출밸브
⑤ 강화된 내마모성 피스톤

⑥ 피스톤 가이드링 체적효율
⑦ 모넬 피스톤링 최적의 기밀
⑧ 로드 피스톤 열 식힘 공랭식방식
⑨ 메탈방식이 아닌 반영구적 리들베어링
⑩ 최적화한 크랑크샤프트

Pump Number Drawing

Pump Size

사양

Specifcation

MODEL	D/S	FLOW RATE (Nm3/H)	DISCHARGE pressure	MOTOR power	IN/OUT Com	TEMPERATURE ℃	WEIGHT kg
CRV-1800	CRV-60-46	1,147~1,756	1.8~42MPa	7.5~20HP	25A/15A	10~ -196℃	175~
CRV-2500	CRV-70-48	1,629~2,494	1.8~42MPa	15~30HP	40A/20A	10~ -196℃	190~
CRV-3500	CRV-80-50	2,216~3,393	1.8~42MPa	15~50HP	50A/10A	10~ -196℃	190~

- Other items can be made according to the customers specification

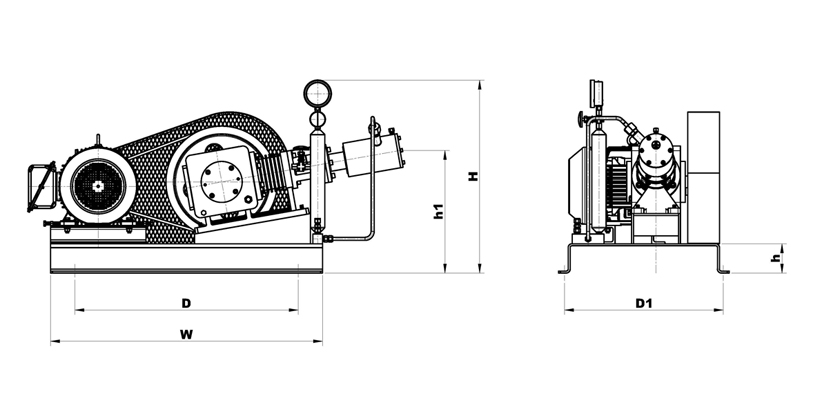

Dimension

MODEL	H	W	D	d1	L	h	h1
CRV-1800	700	1,310	1,050	680	710	120	480
CRV-2500	700	1,350	1,100	680	710	120	520
CRV-3500	700	1,350	1,100	680	710	120	520

- Other items can be made according to the customers specification
